WYQ型電动弯管机（電动液压弯管机）是一种新型的弯管等多用工具。它具有结构合理，操作方便，使用安全，装卸快速，一机多用等优点。
一、WYQ型電动弯管机技术参数：
|
参数型号 |
弯管范围mm |
弯曲半径mm |
弯管壁厚mm |
油缸最大推力KN |
|
WYQ-60 |
Φ22-60 |
4x管径 |
≤4.5 |
100 |
|
WYQ-76J |
Φ22-76 |
4x管径 |
≤6 |
300 |
|
WYQ-108J |
Φ22-108 |
4x管径 |
≤8 |
300 |
|
WYQ-159J |
Φ76-159 |
4x管径 |
≤12 |
500 |
WYQ-60 阴模2只 销子2只 弯胎：22、27、34、42、48、60
WYQ-76J 阴模2只 销子2只 弯胎：27、34、42、48、60、76
WYQ-108J 阴模2只 销子2只 弯胎：27、34、42、48、60、76、89、108
WYQ-159J 阴模2只 销子2只 弯胎：76、89、108 、133、159
二、WYQ型電动弯管机（電动液压弯管机）结构及工作原理
由電动油泵（10），高压油管（12），快速接头（13），工作油缸（8），柱塞（7），弯管部件[包括上花板（3），下花板（14），模头（4），辊轴（2）]组成。由電动油泵输出的高压油，经高压油管送入工作油缸内，高压油推动工作油缸内柱塞，产生推力，通过弯管部件弯曲管子 。
三、 WYQ型電动弯管机（電动液压弯管机）用途：
弯管机适用于工厂、仓库、码头、建筑、铁路、汽車等按装管道和修理。它除了具有弯管功能外，还能卸下弯管部件（油缸）作為分离式液压起顶机使用。
四、WYQ型電动弯管机（電动液压弯管机）结构图. 弯管性能表：
 |
 |
 |

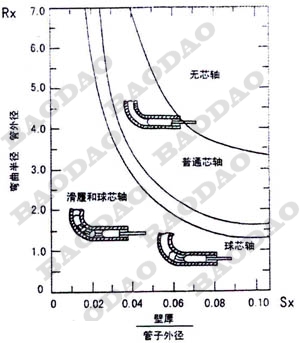

图1.管子弯曲时的应力分析图 图2.旋转拉弯成形 图3.芯轴使用时的加工范围
五 、WYQ型電动弯管机（電动液压弯管机）使用方法及注意事项
1、WYQ型電动弯管机（電动液压弯管机）使用方法：
（1） 参照電动油泵使用说明书。
（2） 先将工作油缸（8）旋入方档块（6）的内螺纹，使油缸后端装在支架上的車轮向下。
（3） 根据所弯管子的外径选择模头（4），套在柱塞（7）上，将两只辊轴所对应槽向着模头，然后放入相应尺寸的花板（3）孔中，再将上花板盖上，将所弯管子插入槽中，再将高压油管（12）端部的快速接头（13）活动部份向后拉并套在工作油缸（8）的接头上，将電动油泵（10）上的放油螺钉（11）旋紧，即可弯管。弯管完毕，放松放油螺钉，柱塞（7）即自动复位。
2、注意事项：
（1） 参照電动油泵使用说明书。
（2） 在有载荷时切忌将快速接头卸下。
（3） 本机具是用油為介质，必须做好油及本机具的清洁保养工作，以免淤塞或漏油，影响使用效果。
