HA系列轴承加热器
HA系列轴承感应加热器(電磁感应加热器)参数及性能 :
型 号 项 目 |
HA-1 |
HA-2 |
HA-3 |
HA-4 |
HA-5 |
HA-6 |
|
额定功率 |
2.2KVA |
3.3KVA |
5.5KVA |
8KVA |
11KVA |
13KVA |
|
额定電压 |
220V |
220V |
380V |
380V |
380V |
380V |
|
额定電流 |
10A |
12A |
15A |
20A |
30A |
50A |
|
控制方式 |
温控 |
温控 |
温控 |
温控 |
温控 |
温控 |
|
加热工件 |
内径mm |
Ф30-70 |
Ф 45-100 |
Ф70-200 |
Ф80-280 |
Ф120-360 |
Ф180-400 |
外径mm |
最大Ф 250 |
最大 Ф 360 |
最大Ф 440 |
最大Ф 480 |
最大Ф 510 |
最大Ф 510 |
|
宽度mm |
100 |
110 |
140 |
180 |
200 |
200 |
|
重 量㎏ |
45 |
55 |
80 |
120 |
135 |
150 |
|
退磁效应 |
数显、高性能磁性探头≤ 1.0mT |
备注:加热内径超过200mm的工件,我公司将接受用户预约订货,為你特制大功率加热器。
|
三、HA系列轴承感应加热器(電磁感应加热器)用途
HA系列轴承加热器,主要用于对轴承、齿轮、衬套、轴套、直径环、滑轮、收缩环、连接器等多种类型的金属件进行加热,通过加热使之膨胀,达到过盈装配的需要。
优点:
1.省钱 节電90%,节油100%,节约厂房占地面积70%
2.省时 工作效率提高4倍以上,操作人员减少60%。
3.可靠 加热均匀,绝对清洁,有利于提高装配质量。4.安全 绝无火警危险。
5.环保 无油汽油污染空气,有利于环境改善和工作人员的身體健康。
四、H系列轴承感应加热器(電磁感应加热器)结构
HA系列轴承加热器由主机及控制箱组合一體安装在一手車上,移动式结构,便于现场施工灵活应用,可拆装的轭铁是直接用来穿套轴承或其它加热工件之用。

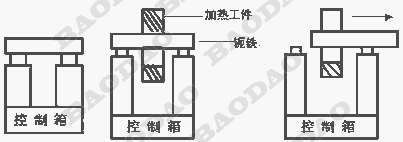

五、HA系列轴承感应加热器(電磁感应加热器)操作程序
1、将轭铁放置在主机的端面上。
2、将插头插入有控制开关的電源插座上。
3、检查接地線是否良好,通電后用测電筆测试。
4、按动启动按钮,主机通電。
5、检查轭铁对地应无電压。
6、按动停止按钮主机断電,停止加热。
7、根据不同规格的轴承或其它工件,选择不同的轭铁套上,将此轭铁 放在主机的顶端面上,应吻合平整。
8、加热时,应将传感器插入“传感插座”,并将传感器紧贴被加热工件。
9、当轴承加热到所需的温度,将会自动关断電源或按一下停止开关。
10、停止加热后,轭铁向左或向右移动,取下轴承后将轭铁再放回主机顶端。
11、如果重复使用,不间断地加热轴承,只需要将所加工的轴承再套进轭铁,按一下启动按钮即可。
六、HA系列轴承感应加热器(電磁感应加热器)注意事项
1、供電電源的接地線必须良好。
2、主机未放置轭铁前,严禁按启动按钮开关,否则会损坏仪器或烧毁保险丝。
3、滚珠轴承加热器温度切勿超过150℃。否则会引起轴承退火。
4、為了提高加热效率,根据轴承内孔尺寸选择相应的轭铁时,应尽量选横截面积较大的轭铁。
5、主机必须平整放置切勿侧斜,轭铁与主机端面须吻合。
6、必须当主机断電后,方可取轭铁中的加热部件。
