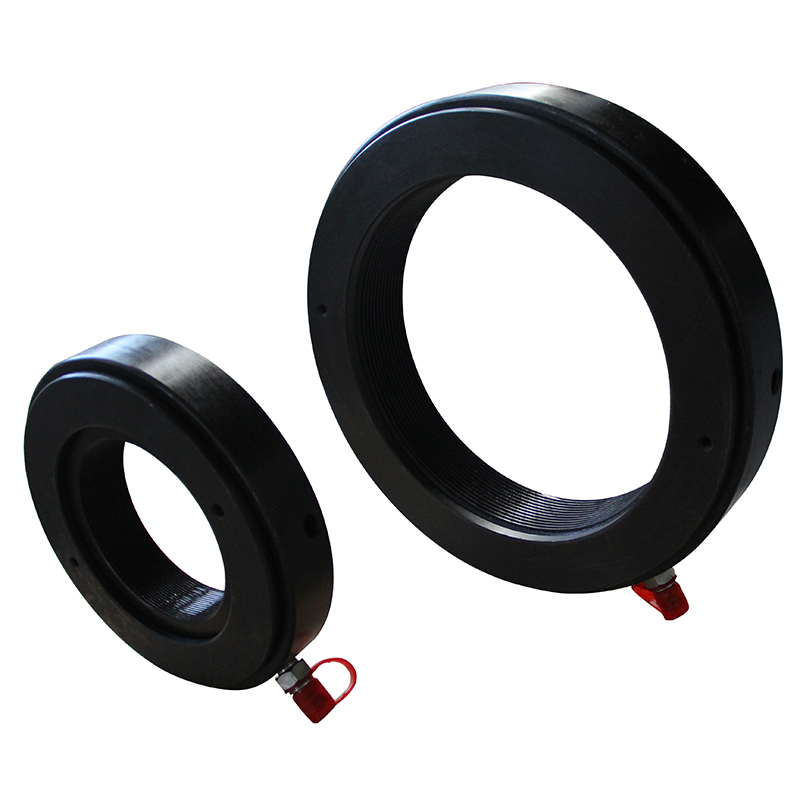

液压螺母|SKF液压螺母 HMV

在線咨询 全國热線
0523-86869978
详细信息

1637715092840635.png            1637714757233648.jpg

BD-HMV系列液压螺母主要用于连接件的无键连接,其工作原理是利用超高压油在轴上产生一个推力和轴套上产生一个张力,使轴和轴套受力均匀的连接在一起。
　　 *有轴向和径向注油两种方式；
　　 *压力均匀分布于压环：
　　 *标准工作压力63Mpa或153Mpa；
　　 使用范围：
　　 *安装及拆卸轴承；可根据客户要求订做,用于冶金铜铝金属行业,纵剪机上面液压锁紧螺母。
　　 *安装及拆卸螺旋桨、舵瓦等；
　　 *拆卸高压的接台面,如火車轮、联轴器、飞轮及齿轮等；
　　 BD-HMV..E型液压螺母适用于安装和拆卸内径50mm或以上的圆锥孔轴承。这种方法比机械式的方法更简便和节省时间。BD-HMV..E液压螺母可以提供公制或英制螺纹的设计，另有无螺纹孔的螺母以用于一些较特殊的情况。
　　 HMV..E液压螺母与装有電子压力表的液压泵和深度千分尺共同使用时，可以充分发挥出SKF液压推动法(SKF Drive-up Method)简便和精确的优点。
　　 在锥形轴或套筒上安装和拆卸轴承,通常是既困难又耗时的工程。使用液压螺母．可以减少这类问题。油被泵输入螺母中推动活塞的力量．足够安装和拆卸轴承--毫不费力、既准确又安全。所有液压螺母附送一个快速接头偶联器,以连接液压泵。
　　 ●公制尺寸的液压螺母由HMV 10E (d=50毫米)
　　　 至HMV 200E(d=1．000毫米)：
　　 ●适合50毫米至1000毫米的轴径：
　　 ●可以按要求提供特殊螺纹;
　　 ●减少轴承安装时间;
　　 ●轴承调整精确安全。

二、技术参数：
型号
螺纹
本體高度
允许活塞位移
活塞面积(mm2)
工作压力(Mpa)
重量(Kg)
BD-HMV 10E
M50x1.5
42
5
2.900
60
2.70
BD-HMV 12E
M 60x2
43
5
3.300
2.80
BD-HMV 16E
M 80x2
43
5
4.200
3.70
BD-HMV 18E
M 90x2
43
5
4.700
4.00
BD-HMV 20E
M 100x2
44
5
5.100
4.40
BD-HMV 21E
M 105x2
44
5
5.300
4.65
BD-HMV 24E
M 120x2
44
5
6.000
5.25
BD-HMV 26E
M 130x2
44
5
6.400
5.65
BD-HMV 28E
M 140x2
45
5
6.800
6.00
BD-HMV 30E
M 150x2
46
5
7.500
6.60
BD-HMV 31E
M 155x3
46
5
8.100
6.95
BD-HMV 33E
M 165x3
47
6
8.900
7.90
BD-HMV 34E
M 170x3
48
6
9.400
8.40
BD-HMV 38E
M 190x3
50
7
11.500
10.5
BD-HMV 40E
M 200x3
51
8
12.500
11.5
BD-HMV 42E
Tr 210x4
52
9
13.400
12.5
BD-HMV 44E
Tr 220x4
52
9
14.400
13.5
BD-HMV 45E
Tr 225x4
53
9
15.200
14.5
BD-HMV 46E
Tr 230x4
53
9
15.500
14.5
BD-HMV 47E
Tr 235x4
54
10
16.200
16.0
BD-HMV 48E
Tr 240x4
55
10
16.500
16.0
BD-HMV 50E
Tr 250x4
55
10
17.600
17.5
BD-HMV 52E
Tr 260x4
56
11
18.800
19.0
BD-HMV 54E
Tr 270x4
57
12
19.800
20.5
BD-HMV 56E
Tr 280x4
58
12
21.100
22.0
BD-HMV 58E
Tr 290x4
58
13
22.400
22.5
BD-HMV 60E
Tr 300x4
61
14
23.600
25.5
BD-HMV 64E
Tr 320x5
63
14
26.300
29.5
BD-HMV 66E
Tr 330x5
63
14
27.000
30.0
BD-HMV 68E
Tr 340x5
64
14
28.400
31.5
BD-HMV 70E
Tr 350x5
66
14
29.900
35.0
BD-HMV 72E
Tr 360x5
66
15
31.300
35.5
BD-HMV 74E
Tr 370x5
68
16
32.800
39.0
BD-HMV 76E
Tr 380x5
69
16
33.500
40.5
BD-HMV 80E
Tr 400x5
71
17
36.700
45.5
BD-HMV 82E
Tr 410x5
72
17
38.300
48.0
BD-HMV 84E
Tr 420x5
72
17
40.000
50.0
BD-HMV 86E
Tr 430x5
73
17
40.800
52.5
BD-HMV 88E
Tr 440x5
74
17
42.500
54.0
BD-HMV 90E
Tr 450x5
76
17
44.100
57.5
BD-HMV 92E
Tr 460x5
76
17
45.100
60.0
BD-HMV 94E
Tr 470x5
77
18
46.900
62.0
BD-HMV 96E
Tr 480x5
77
19
48.600
63.0
BD-HMV 98E
Tr 490x5
78
19
49.500
66.0
BD-HMV 100E
Tr 500x5
79
19
51.500
70.0
BD-HMV 102E
Tr 510x6
80
20
53.300
74.0
BD-HMV 104E
Tr 520x6
81
20
54.300
75.0
BD-HMV 106E
Tr 530x6
82
21
56.200
79.0
BD-HMV 108E
Tr 540x6
82
21
58.200
81.0
BD-HMV 110E
Tr 550x6
83
21
59.200
84.0
BD-HMV 112E
Tr 560x6
84
22
61.200
88.0
BD-HMV 114E
Tr 570x6
85
23
63.200
91.0
BD-HMV 116E
Tr 580x6
85
23
64.200
94.0
BD-HMV 120E
Tr 600x6
86
23
67.300
100
BD-HMV 126E
Tr 630x6
88
23
72.900
110
BD-HMV 130E
Tr 650x6
98
23
76.200
115
BD-HMV 142E
Tr 710x7
93
25
87.700
135
BD-HMV 150E
Tr 750x7
94
25
95.200
146
BD-HMV 160E
Tr 800x7
96
25
103.900
161
BD-HMV 170E
Tr 850x7
99
26
114.600
181
BD-HMV 180E
Tr 900x7
103
30
124.100
205
BD-HMV 190E
Tr 950x8
103
30
135.700
218

表中参数可能因為改良而变更，恕不另行通知。
