采煤机液压螺母

在線咨询 全國热線
0523-86869978
详细信息



一、概述
液压螺母或螺栓是一种新型紧固件。普通螺母的锁紧是靠转动扳手产生扭矩来锁紧的,因此90%以上的力量浪费在克服摩擦力上,而作用在螺栓上的预紧力很小,特别对于大直径高强度螺栓,在受人力工具和场地等因素的影响时,预紧力根本在锁紧达不到设计要求,容易造成螺母的松动。液压螺母的锁紧与普通螺母不同,液压螺母在锁紧工程中,是靠液压力直接作用于螺母而产生超高压预紧力,即使在振动工况条件下,部件连接也不会松动。
  液压螺母特别适合在煤矿井下狭窄空间,对采煤机、倔进机等煤矿设备进行部件连接紧固,也可用与冶金、化工及工程机械上。
二、工作原理
液压螺母是靠高预紧力对连接螺栓进行拔長后的锁紧,因此必须使用10.9级及以上的高强度螺栓。

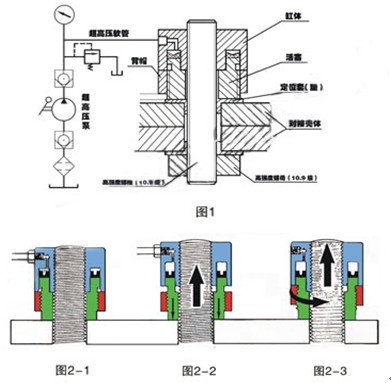

液压螺母的安装方式及加压示意图(见图1)。超高压液压加载借助于超高压手动泵,通过超高压手动泵超高压软管对液压螺母缸體注入高压油,使螺栓伸長,背帽与油缸之间产生一个间隙(图2-2),转动背帽使其紧靠缸體(图2-3),然后拧紧背帽,即去液压力。由于螺栓不能回缩,因此可非常省力地对联接螺栓施加相当高的预紧力。

三、液压螺母的操作系统
液压螺母的操作系统主要由超高压手动油泵、高压软管总成(包括快速接头)及液压螺母和高强度螺柱等四部份组成,如图3.
1.超高压手动泵
超高压手动泵是提供液压螺母高压油的动力设备,主要由柱塞泵、储油箱、超高压压力表、高压卸载阀、油过滤器等组成。
2.高压软管总成
它是由超高压软管、过滤接头、快速接头组成。
3.液压螺母与超高压软管连接
液压螺母与超高压软管连接是通过快速接头,实现快速连接,达到操作和搬运方便。
四、技术参数:

型号外形尺寸 (直径×高度)行 程 (㎜)
CM-M24×2Φ62×505
CM-M27×2Φ68×505.5
CM-M30×3.5Φ68×505.5
CM-M30×3.5(反装)Φ68×505.5
CM-M30×2Φ68×505.5
CM-M36×3Φ82.5×64.514
CM-M36×3(反装)Φ82.5×64.514
CM-M36×4Φ82.5×64.514
CM-M42×3Φ84×6110
CM-M48×3Φ106×67.514
CM-M52×3Φ106×67.514
CM-M56×3Φ125×8214
CM-M64×4Φ125×11014


可以根据情况為客户定做非标产品。
